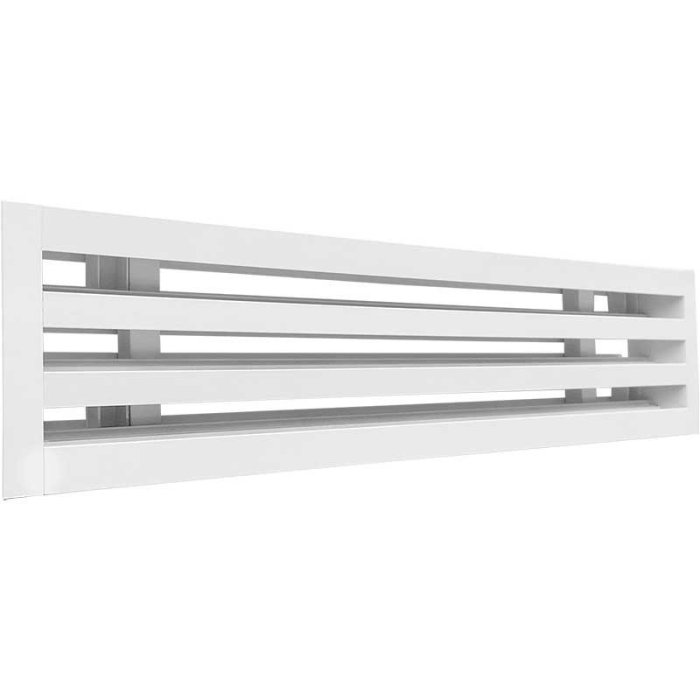

Решетка щелевая ВС-РЩ

Описание

Конструкция и особенности решетки ВС-РЩ

Щелевой диффузор ВС-РЩ представляет собой вытяжную секцию без ламелей и без клапана расхода воздуха с высоким коэффициентом живого сечения. По сравнению с другими моделями этой серии, ВС-РЩ отличается:

Малым весом конструкции
Более доступной стоимостью
Возможностью использования как самостоятельного изделия или составной части системы

После установки видимой остается только рамка решетки, аккуратно закрывающая вентиляционный проем. Количество щелей может варьироваться от 1 до 10 в зависимости от потребностей заказчика.

Технические характеристики и изготовление

Решетки ВС-РЩ производятся из экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Стандартная окраска выполняется в белый цвет RAL 9016, но по индивидуальному заказу возможна покраска в любой цвет по шкале RAL.

Производитель предлагает изготовление решеток как стандартных типоразмеров, так и индивидуальных - с шагом 1 мм. Рекомендуемый диапазон размеров: от 150×50 мм до 3000×240 мм.

Комплектация и монтаж

Для подключения к системе воздуховодов диффузоры комплектуются камерами статического давления:

КСД - стандартная камера с круглой врезкой
КСД-У - уменьшенная камера с круглой врезкой
КСД-У-О - уменьшенная камера с овальной врезкой
КСД-У-П - уменьшенная камера с прямоугольной врезкой

Камеры с овальной и прямоугольной врезками позволяют минимизировать монтажное пространство, сохраняя полезную площадь помещения. Размер монтажного пространства (W) зависит от диаметра подключаемого воздуховода.

Монтаж решетки выполняется после финишной отделки потолка. Крепление осуществляется винтовым соединением к закладным деталям в КСД через подвижные крепежные элементы на тыльной стороне решетки. Для монтажа непрерывных конструкций используются специальные выравнивающие пластины-коннекторы, поставляемые в комплекте.

Характеристики

Материал	Алюминий
Цвет	RAL 9016
Серия решетки	АДЛ
